Установка стропильной системы: основные методы и этапы установки стропил

Возведение крыши – это обязательный процесс при строительстве любого сооружения. Он начинается с установки несущих элементов кровельного покрытия. К ним относятся стропильные пары или фермы, а также обрешетка крыши. Данные элементы выступают в роли основания для укладки внешнего покрытия крыши. На сегодняшний день в строительстве применяются несколько видов стропильных систем и материалов, используемых для работы. Такое разнообразие дает возможность выбрать оптимальный вариант в каждом индивидуальном случае.

Виды стропильных систем

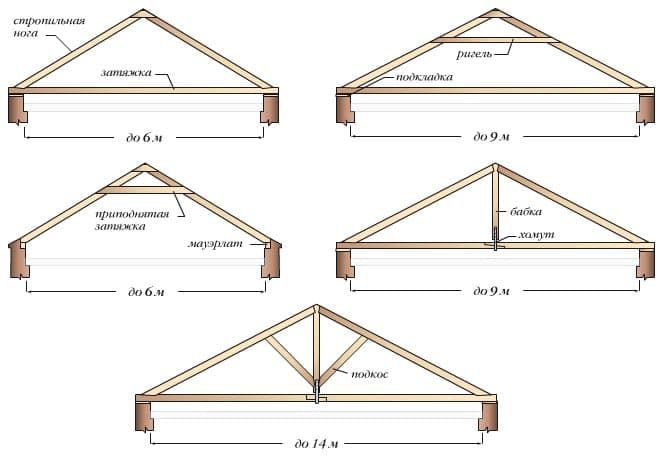

Специалисты нашей компании выделяют 2 вида стропильных систем: висячие и наслонные. У конструкции первого вида опора приходится только на крайние точки. При ее использовании на стену действует внушительное распирающее усилие, которое можно уменьшить за счет правильно устроенной затяжки. Чаще всего затяжка располагается у основания стропил, что позволяет дополнительно использовать ее при возведении мансарды в качестве балки перекрытия. При размещении затяжки важно учитывать: чем выше она находится, тем более мощной и надежной она должна быть.

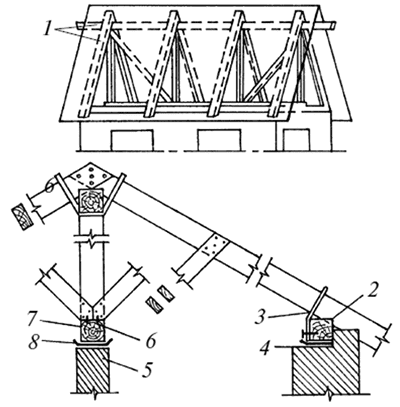

Наслонные стропила используются в том случае, когда присутствует столбчатая опора или средняя несущая стена, тогда ноги опираются на наружные стены, а середина – на внутреннюю опору. Подобная конструкция значительно тяжелее и обойдется Вам дороже висячих стропил.

Установка стропильной системы – это сложный и тонкий процесс, который требует определенного опыта и наличия знаний в строительной сфере. Сегодня можно найти множество инструкций, подробно рассказывающих о правилах и этапах установки стропильной системы, но ни одна из них не дает гарантии успеха. Быстро, качественно и надежно данную работу могут выполнить квалифицированные специалисты. А для тех, кто уверен в собственных силах и знаниях, предлагаем следующую инструкцию по монтажу.

Подготовительные работы

Прежде чем приступить к работе со стропильной системой, необходимо привести перекрытия и стены дома в порядок. Это включает в себя подробные замеры стен и углов и выравнивание расхождений по размеру. При измерении высоты стен с помощью обвеса или уровня выясняется, что значения могут отличаться на 1-2 сантиметра. Даже такие мелкие расхождения приводят к тому, что углы дома отличаются от необходимых 90 градусов.

Если дом построен из кирпича или пеноблоков, вначале изготавливается выравнивающая цементно-песчаная стяжка, стены деревянных домов выравниваются с помощью деревянных прокладок. Малейшие ошибки в расчетах приведут к тому, что надежность у будущей стропильной системы будет низкой.

Укладка мауэрлата

После окончания работ по выравниванию неровностей необходимо перейти к настилу гидроизоляции по чердачному покрытию. На гидроизоляцию в будущем будут укладываться мауэрлат и лежень. Если в ходе подготовительных работ Вы обнаружили, что углы дома далеко не прямые, то данную погрешность возможно устранить укладкой мауэрлата по всему периметру здания. При этом важно помнить, что поднятый до верхнего края стены мауэрлат не может служить в качестве основания для распорной конструкции. В данном случае часть внешней кладки разбирается, а парапет внутренней кладки поднимается так, чтобы можно было выпустить «кобылки» для карнизного свеса.

Монтаж лежня

Специалисты компании «Скайпрофиль» выделяют 2 способа установки стропильных систем: с лежнем и без него. В первом случае сразу после укладки мауэрлата необходимо определить расположение срединной оси, на которой и будет находиться лежень. Все замеры ведутся только от мауэрлата, поскольку именно с его помощью были исправлены погрешности периметра.

При монтаже стропильной системы на вальмовой крыше концы лежня обязательно должны находиться на одинаковом расстоянии от фронтонного и бокового мауэрлатов, что обеспечит равенство углов. Если строительный проект не предусматривает равных углов, отмеряется то расстояние, которое определено проектной документацией.

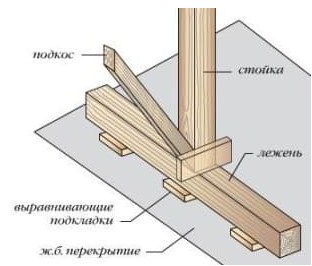

Под лежнем обязательно устанавливается двойная гидроизоляция. Лежень крепится к внутренним стенам здания с использованием скоб или проволочных скруток. Скрутки могут быть заложены заранее при строительстве стен. Если дом был построен из легких материалов, таких как пенобетонные блоки, то предварительно изготавливается армирующий пояс и выпускаются анкеры, которые служат основанием для крепления лежня. После его укладки в обязательном порядке проверяется горизонтальность.

Установка прогона и стоек

При проектировании конструкции кровли используются различные варианты устройства: с дополнительными боковыми прогонами или одним коньковым прогоном. Установка стропильной системы своими руками начинается с сооружения лесов, которые обеспечивают удобство работы и безопасность. С учетом того, что все неровности поверхности были устранены на этапе предварительных работ, выпиливаются стойки одинаковой длины. При их установке необходимо обязательно проверять вертикальность установки в двух плоскостях. После крепления стоек с использованием досок к установленным лесам укладываются прогоны: боковые и коньковый. Важно помнить, что если высота стен по фронтону имеет серьезные расхождения, то высота стоек не может быть одинаковой. Только в таком случае коньковый прогон займет горизонтальное положение. По завершении работ горизонтальность прогона обязательно проверяется по уровню.

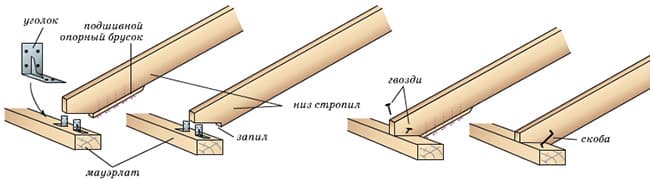

Разметка стропильных ног

Если подготовительные работы проведены качественно (с помощью мауэрлата выровнены все неровности, а выравнивание чердачных перекрытий позволило добиться идеально горизонтальной поверхности), то достаточно выполнить разметку только одной стропильной ноги. Разметка остальных будет производиться по шаблону. Если геометрические расхождения велики, монтаж стропильной системы сложно выполнить самостоятельно, потому что потребуется размечать каждую стропильную ногу. Затем стропильные ноги устанавливаются встык с мерными рейками. До установки стропилин они не закрепляются полностью, так как вся система требует тщательной проверки на соответствие проектным параметрам.

Как следует из вышеперечисленного, монтаж стропильной системы возможно выполнить собственными силами только в том случае, если у Вас идеально ровные углы и одинаковая высота стен дома. Если имеются даже небольшие расхождения, потребуется проводить ряд вспомогательных работ, которые представляют сложность даже для людей с опытом в строительстве.
